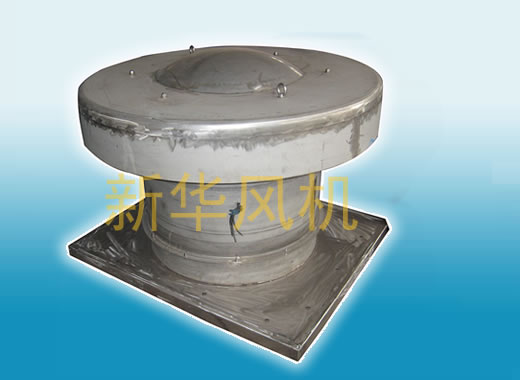

WT35-11、WT40-11屋頂軸流通風機

一、用途

(1)場合  電站、石化、紡織、工廠、倉庫、體育場所以及各種建筑物。

(2)使用  全面通風或簡單管網的局部通風。

二、結構特點

(1)百葉風門——起動時自動打開，停機時自動關閉保暖。

(2)風雨帽、導流環——造型美觀、風阻小。

三、性能及選型

(1)性能特點

eq \o\ac(○,1)1節能——采用特殊的導流流道和適合全面通風的低壓大流量葉輪，與國外同類產品比較，在相同的流量下，電動機消耗的功率最低，達到綜合節能的目的。

eq \o\ac(○,2)2低噪——試測比A聲級為25～27dB。

(2)風機選型舉例

eq \o\ac(○,1)1原則  用戶根據所需的風機標準工況(溫度為20℃，大氣壓力為101325Pa)，從性能選型圖上確定合適的風機機，葉片角度和電動機功率、轉速。

eq \o\ac(○,2)2非標準狀態  根據下列公式換算為標準狀態。

Q0=Q(m³/h)

Pst0=Pst

式中

Q：風量

Pst：工作靜壓

t：工作溫度(℃)

Pa：當?shù)卮髿鈮?Pa)

例：由通風設計知

Q=30000m³/h    Pst=100Pa     在t=12℃的環境下工作，當?shù)卮髿鈮篜a=100791Pa

Q0=Q=30000 m³/h

Pst0=Pst=98Pa

查性能選型圖：

風機為WT40-11，№10

葉片角度：C

電動機：3.0KW，960r/min

注：如有防腐防爆等特殊要求，須和廠方聯系，在訂貨中詳細說明。

四、工作環境條件

(1)工質  溫度為-40～45℃的空氣，相對濕度不超過85%，含塵量不超過100mg/m³，

(2)電源  電壓380V，三相，50Hz。
