礦用對旋式通風機的深度解析

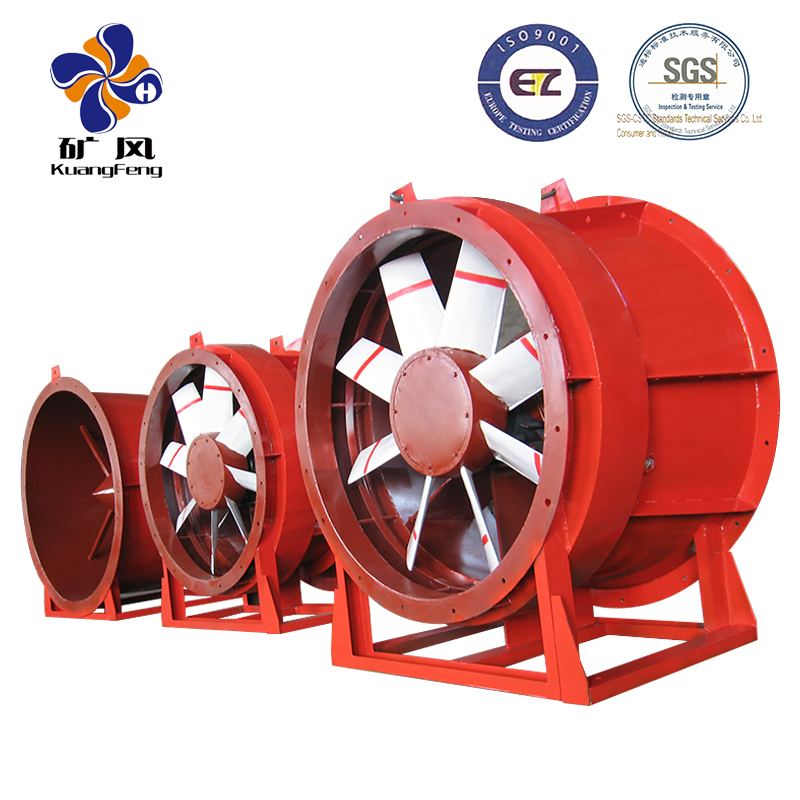

礦用對旋式通風機是一種軸流式通風機。和傳統軸流式通風機相比較，具有高效率、高風壓、大風量、性能好、高效區寬、噪聲低、運行方式多、安裝檢修方便等優點。

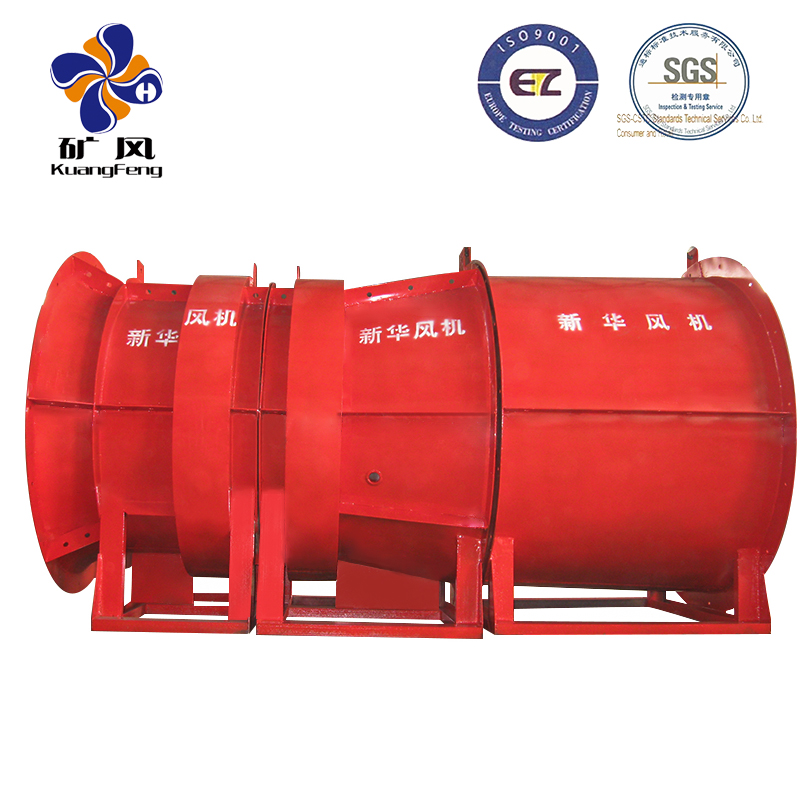

對旋式通風機由集流器、一級通風機、二級通風機、擴散筒和擴散塔組成。風機采用對旋式結構，一、二級葉輪相對安裝，旋轉方向相反；風葉采用記憶性扭曲葉片，頁面也互為反向，省去了一般軸流式通風機的中、后導葉，減少了壓力損失，提高了風機效率。每一級葉輪均采用懸臂結構，各安裝在隔爆型電動機上，形成兩臺獨立的通風機，既沒有傳統的長軸傳動，也沒有聯軸器，結構簡單，還可提高效率。

防爆型電動機安裝在主風筒內密閉罩中，密閉罩具有一定的耐壓性，可使電動機與通風機流道中含瓦斯的氣體隔絕，同時起一定散熱作用。密閉罩有三根導管，既起支撐作用，又可使主風筒與大氣相通，使新鮮空氣流入密閉罩中，罩內空氣可保持正壓狀態，使得電動機適中處于瓦斯?jié)舛刃∮?%的條件下工作，符合安全防爆要求。

在主風筒中設置有穩流環，使得通風機性能曲線中無駝峰區，無喘振，在任何阻力情況下均可穩定運行。通風機噪音較低，絕大多數型號在無消聲裝置的情況下，噪聲均可低于90dB（A)。通風機葉輪葉片安裝角可以調整，一般分為45°，40°，35°，30°及25°五個角度。一、二及葉輪葉片安裝角度可以一致，也可不同，又可調節為小于或等于45°范圍內任意角度運行。可以單級運行，也可以雙級運行，因此可調范圍極廣，尤其在礦井投產初期可只運行一級。

通風機和擴散器均安裝在帶輪的平板車上，下設軌道，安裝維修很方便。可以反轉反風。在各種情況下，反風率均為70%以上；不需要反風道及通風機的基礎，也可不要主通風機房，只需要建造電控值班室。電動機軸承和電動機定子有測溫裝置，可遙測和報警。電動機軸承還配備了不停機注油和排油管裝置。
